Die Einrichtung und Anbindung des Bezahlterminals Move5000 an deine Kassenlandschaft ermöglicht schnelle, fehlerfreie und direkte Kartenzahlungen im Gastronomiealltag. Über das standardisierte ZVT700-Protokoll werden die Zahlungsdaten nahtlos zwischen der Kasse und dem Terminal ausgetauscht, was Zahlungsabläufe am Tisch oder an der Theke massiv beschleunigt und Fehlerquellen im Kassierungsablauf zuverlässig eliminiert.
| Benötigtes Modul: | LINA POS Lizenz / Kassenplatz |
Voraussetzungen
LINA Laden mit:
- Eingerichteter Schnittstelle zum Kassenserver,
- Techniker PIN, diese erhältst du von deinem Provider.

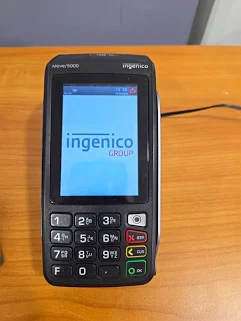

Paymentterminal Move5000

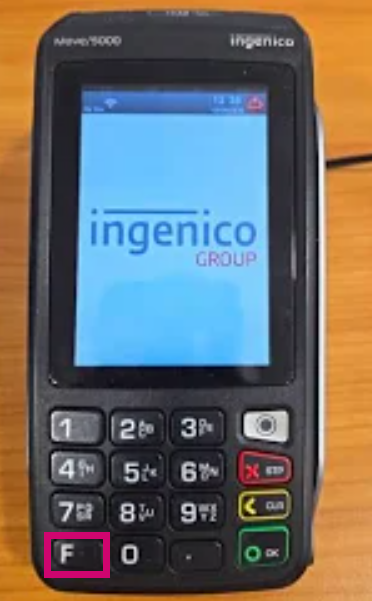

Zunächst muss das Gerät mit dem WLAN verbunden werden, drücke zweimal die F Taste und wähle
Einstellungen.
Anschließend muss die Kassierer-PIN eingegeben werden. In der Werksausführung ist das 12345.
Wähle nun Verbindungen und scrolle anschließend zum Menü DFU-Assistent.
Wähle dort W-LAN und fahre dort mit den weiteren Schritten zur Einrichtung der WLAN Verbindung fort.
Ist das Terminal mit dem WLAN verbunden erkennst du das oben links über das grüne oder weiße Wifi Symbol.
IP Adresse ermitteln und Verbindung prüfen
Um die IP Adresse ermitteln zu können drücke erneut 2mal die F Taste und wähle wieder Einstellungen und gib die Kassierer PIN ein.
Wähle jetzt Verwaltung und scrolle anschließend bis Systeminfo anzeigen.

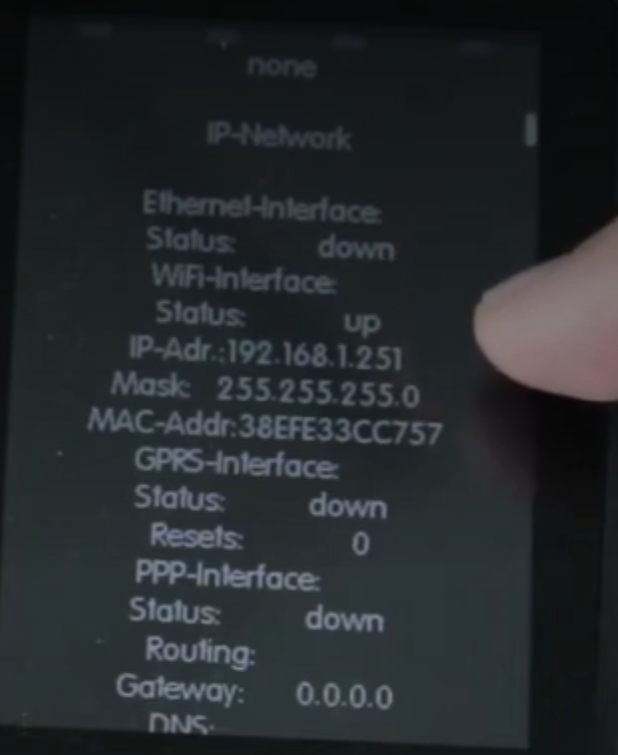

Dort scrollst du bis zur Zwischenüberschrift "IP-Network".
Die Anzeige sollte so aussehen, die IP Adresse ist mittig zu sehen.
Diese benötigst du zur Hinterlegung im Zahlungsprovider.
Nutze erneut die F Taste, wähle nun Einstellungen und dort Verbindungen.
Wähle hier folgende Schritte:
- Kasse
- TCP / IP
- Ethernet / WLAN
Stelle sicher, dass unter der Option Host die IP Adresse 127.0.0.1 und unter TCP Port der Wert 5577 hinterlegt ist.
ZVT Protokoll einstellen
Nutze wieder die F-Taste und wähle Einstellungen. Gib die Kassierer PIN ein.
Wähle folgende Schritte
- Terminal
- Betriebsart
Gib nun die Techniker PIN ein.
Prüfe, dass die Betriebsart auf ZVT700 steht, damit die Verbindung über die Kassenschnittstelle funktioniert.
Zahlungsprovider einrichten
Den Zahlungsprovider für dein ZVT Gerät legst du in LINA an, unter:
- POS
- Stammdaten
- Zahlungsprovider
Sollte es bereits einen Zahlungsprovider geben, so benutzt du diesen und führst nur den letzten Schritt der Erklärung zum Zahlungsprovider aus.
Gibt es noch keinen Zahlungsprovider legst über das Plus-Icon oben rechts einen neuen Zahlungsprovider an.

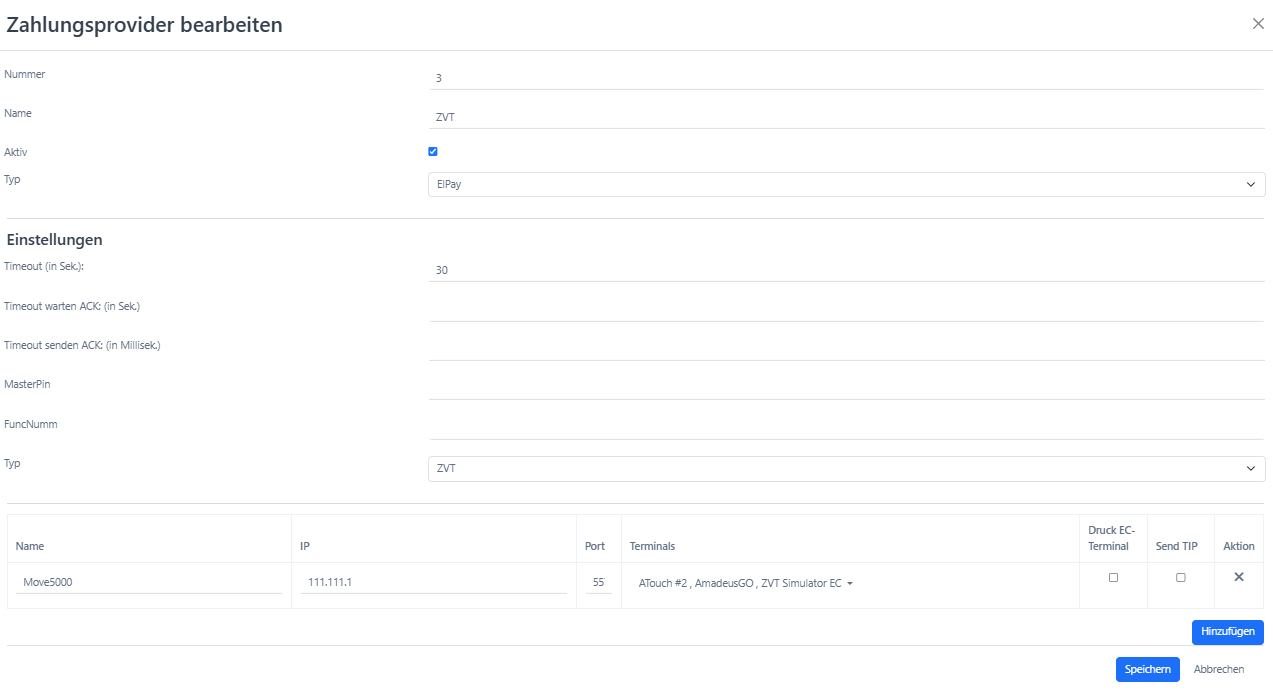

Die Daten gibst du wie folgt an.
| Name | Benenne den Zahlungsprovider am besten "ZVT" oder "Move5000" |
| Aktiv | Checkbox muss aktiviert sein |
| Typ | Elypay |
| Timeout (in Sekunden) | Hier kannst du das Timeout festlegen für Zahlungsanfragen an das Gerät, die am Gerät nicht weiter bearbeitet werden. |
| Timeout warten ACK: (in Sekunden) | Kann leer bleiben |
| Timeout senden ACK: (in Sekunden) | Kann leer bleiben |
| MasterPin | Diese hast du von deinem Zahlungsprovider erhalten |
| FuncNumm | Als Funktionsnummer muss eine Betriebsberichtnummer bzw. der Reporttyp zwischen 160 und 199 eingestellt werden. Unter POS -> Belege, kannst du den Reporttyp für deinen Bericht einsehen und diese hier eintragen. |
| Typ | ZVT |
Verwendet ein Provider keine 6-stelligen PINs, so muss vor der PIN eine 0 als Platzhalter angefügt werden (z.B. 012345).
Nutze nun den Hinzfügen-Button, um das Terminal anzulegen. Folgende Angaben musst du machen:
| Name | IP | PORT | Terminal |
| Move500 | Die IP Adresse des Gerätes. Die findest du in den Einstellungen des Terminals | 5577 | Wähle hier alle Kassen aus die mit dem Payment-Terminal kommunizieren sollen |
Speichere deine Eingabe mit dem Speichern-Button.
